соответствии с ТУ 38.305-05-356-94.
Рисунок 1 – Общий вид ОЗТ
Изделия предназначены для защиты масла в трансформаторах от окисления и увлажнения при температуре масла от минус 60 до плюс 850С.
Оболочки монтируются в расширителях трансформаторов путем крепления их к отверстию маслоуказателя и подвешивания за петли.

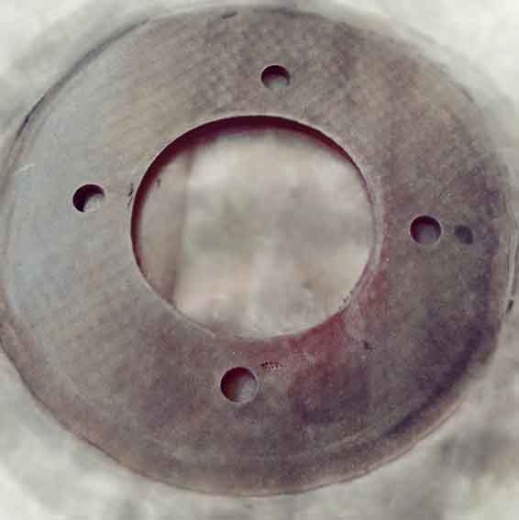

Рисунок 2 – Отверстие установки маслоуказателя
Рисунок 3 – Общий вид петель подвеса
Отверстие маслоуказателя на оболочке ОЗТ имеет дополнительное уплотнительное резиновое кольцо, соединенное с изделием методом высокотемпературной прессовой вулканизации, которое обеспечивает герметичность соединения и монолитность конструкции.
При эксплуатации масло располагается между оболочкой и стенками расширителя, защищенным от атмосферных воздействий.
Оболочки изготавливаются из специальной прорезиненной ткани. Основу прорезиненной ткани составляет синтетический текстиль, покрытый с двух сторон резиной.
Принцип действия защитной оболочки:
В расширителе гибкая оболочка ОЗТ располагается в надмасляном пространстве. Внутренняя полость гибкой оболочки заполнена воздухом, поступающим из внешней среды через патрубок, расположенный у маслоуказателя. Нижняя часть расширителя под защитной оболочкой заполнена маслом. Между стенками расширителя и оболочкой воздух отсутствует. При температурных изменениях уровня масла в расширителе прилегающая к поверхности масла сторона оболочки следует за ним. Поплавок стрелочного маслоказателя расположен внутри оболочки, опирается на ее поверхность, прилегающую к маслу, и повторяет ее перемещения, позволяя, тем самым, контролировать уровень масла в расширителе.
Ассортимент серийно выпускаемых изделий ОЗТ:
Возможно изготовление по индивидуальным заказам.Размеры оболочек:
Оболочка защитная ОАЗТ 3,5 * 2,75 |
Оболочка защитная ОЗТ - 3,9 * 1,5 |
|
Оболочка защитная ОАЗТ 4,0 * 2,6 | Оболочка защитная ОЗТ - 4,0х2,6 | |
Оболочка защитная ОАЗТ 4,0 * 3,0 |
Оболочка защитная ОЗТ - 4,1 * 2,0 |
|
Оболочка защитная ОАЗТ 1,8 х 1 | Оболочка защитная ОЗТ - 4,2 * 2,0 | |
Оболочка защитная ОЗТ 1,8 * 1,1 |
Оболочка защитная ОЗТ - 4,2 * 2,5 |
|
Оболочка защитная ОЗТ 2,0 * 1,1 |
Оболочка защитная ОЗТ - 4,5 * 1,5 |
|
Оболочка защитная ОЗТ - 2,8 * 1,1 | Оболочка защитная ОЗТ - 4,5 * 2,0 | |
Оболочка защитная ОЗТ - 3,2 * 1,2 | Оболочка защитная ОЗТ - 4,5 * 2,5 | |
Оболочка защитная ОЗТ 3,8 * 1,5 | Оболочка защитная ОЗТ - 4,8х2,5; | |
Оболочка защитная ОЗТ 7,2 * 2,0 | Оболочка защитная ОЗТ - 4,8 * 2,6 | |
Оболочка защитная ОЗТ - 2,8 * 1,1 | Оболочка защитная ОЗТ - 4,9 * 2,0 | |
Оболочка защитная ОЗТ - 3,2 * 1,2 | Оболочка защитная ОЗТ - 5,2 * 2,5 | |
Оболочка защитная ОЗТ - 3,3 * 1,5 | Оболочка защитная ОЗТ - 5,7 * 1,5 | |
Оболочка защитная ОЗТ - 3,3 * 2,0 |
Оболочка защитная ОЗТ - 5,7 * 2,5 |
|
Оболочка защитная ОЗТ - 3,3 * 2,5 |
Оболочка защитная ОЗТ - 6,2 * 2,5 |
|
Оболочка защитная ОЗТ - 3,5 * 2,0 |
Оболочка защитная ОЗТ - 6,7* 2,5 |
|
Оболочка защитная ОЗТ 3,8 * 1,5 |
Оболочка защитная ОЗТ - 7,2* 2,0 |
|
Оболочка защитная ОЗТ - 3,8 * 2,1 |
|
